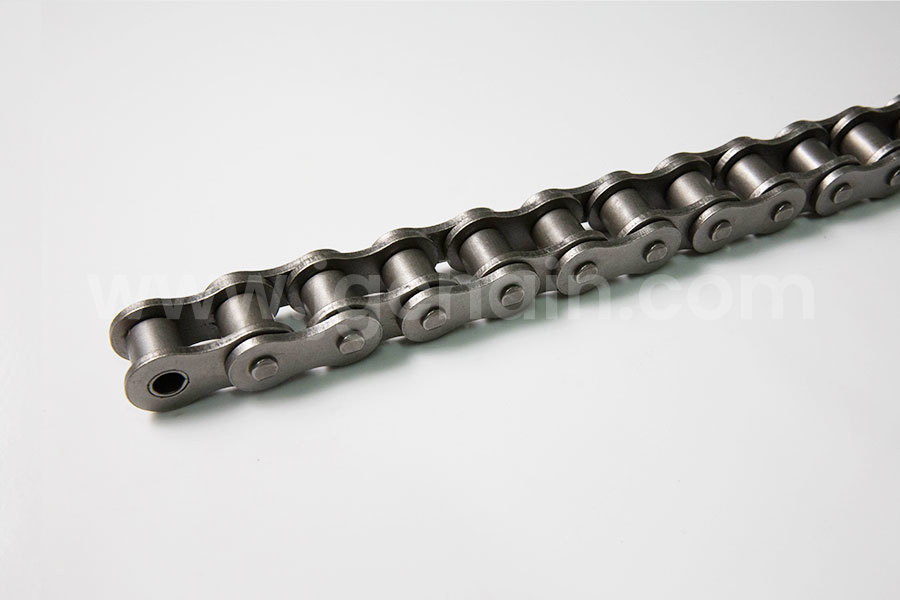

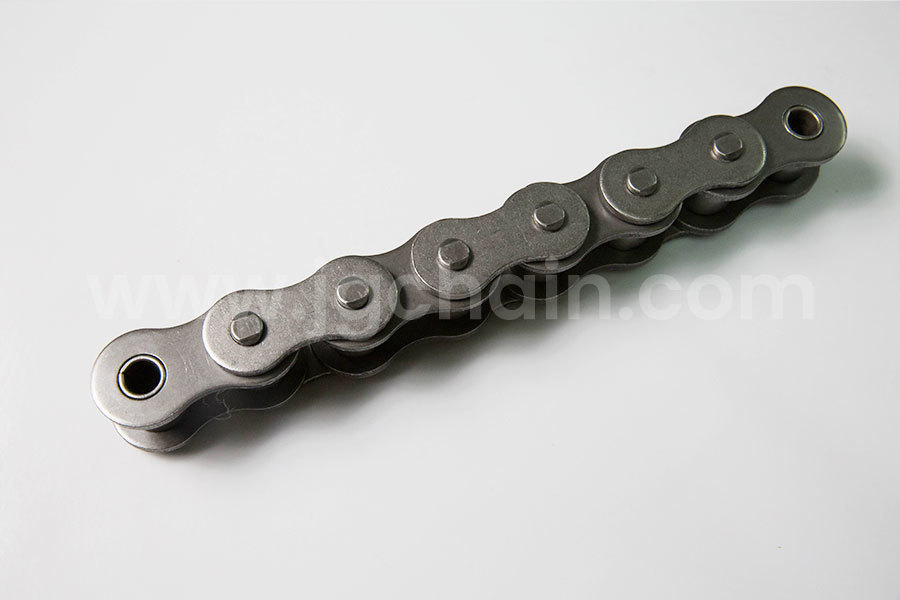

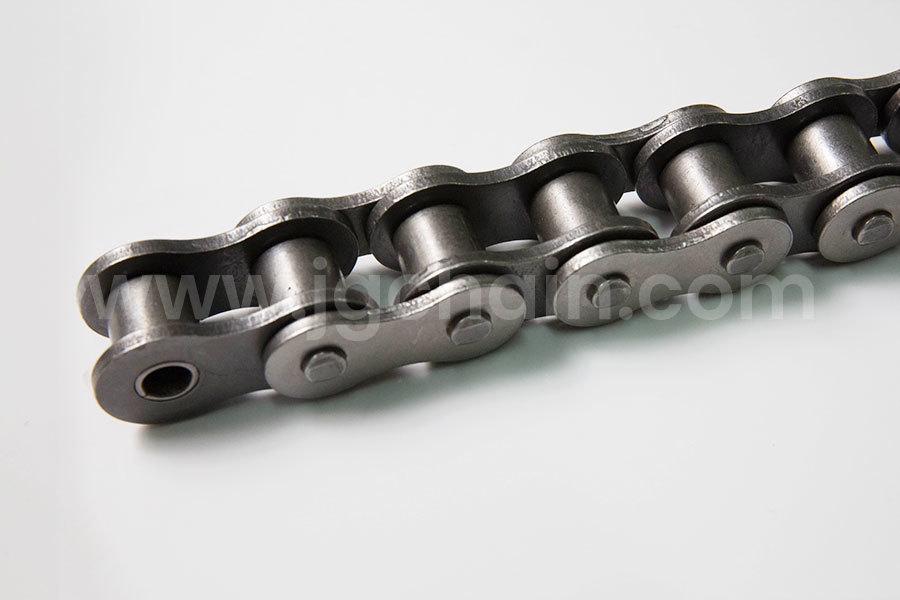

A系列短节距精密滚子链单排

所属分类：

关键词：

齿形链 | 板式链 | 传动链 | 输送链

业务咨询：

产品描述

产品介绍

在各种场合使用量最多的是滚子链和套筒链。滚子链和套筒链可用于动力传动、又可用于输送，还可以用作拉曳等用途。

工业上在传动和输送上应用最广泛的链条是直板型的短节距精密滚子链及套筒链，一般简称为常规滚子链及套筒链或简称为标准滚子链及套筒链，也称作普通系列滚子链及套筒链。

现行产品标准是IS0606:2015(E)、GB/T 1243-2006和ASME B29.1-2011等标准。

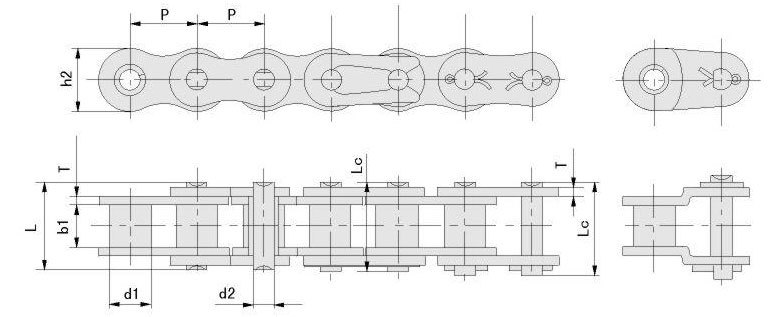

产品尺寸图

参数表

DIN/ISO 链号 DIN/ISO Chain No.	ANSI 链号 ANSI Chain No.	节距 Pitch	滚子直径 Roller diameter	内节内宽 Width between innner plates	销轴直径 Pin diameter	销轴长度 Pin length		内链板高度 Inner plate depth	链板厚度 Plate thickness	极限拉伸载荷 Ultimate tensile strength	每米长重 Weight per meter


		p	d1 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	q
		mm	mm	mm	mm	mm	max	mm	mm	kN/LB	kg/m
*03C	*15	4.7625	2.48	2.38	1.62	6.10	6.90	4.30	0.60	1.80/409	0.08
*04C-1	*25	6.350	3.30	3.18	2.31	7.90	8.40	6.00	0.80	3.5/795	0.15
*06C-1	*35	9.525	5.08	4.77	3.58	12.40	13.17	9.00	1.30	7.90/1795	0.33
085-1	41	12.700	7.77	6.25	3.58	13.75	15.00	9.91	1.30	6.67/1516	0.41
08A-1	40	12.700	7.95	7.85	3.96	16.60	17.80	12.00	1.50	14.10/3205	0.62
10A-1	50	15.875	10.16	9.40	5.08	20.70	22.20	15.09	2.03	22.20/5045	1.02
12A-1	60	19.050	11.91	12.57	5.94	25.90	27.70	18.00	2.42	31.80/7227	1.50
16A-1	80	25.400	15.88	15.75	7.92	32.70	35.00	24.00	3.25	56.70/12886	2.60
20A-1	100	31.750	19.05	18.90	9.53	40.40	44.70	30.00	4.00	88.50/20114	3.91
24A-1	120	38.100	22.23	25.22	11.10	50.30	54.30	35.70	4.80	127.00/28864	5.662
28A-1	140	44.450	25.40	25.22	12.70	54.40	59.00	41.00	5.60	172.40/39182	7.50
32A-1	160	50.800	28.58	31.55	14.27	64.80	69.60	47.80	6.40	226.80/51545	10.10
36A-1	180	57.150	3.71	35.48	17.46	72.80	78.60	53.60	7.20	280.20/63682	13.45
40A-1	200	63.500	39.68	37.85	19.85	80.30	87.20	60.00	8.00	353.80/80409	16.15
48A-1	240	76.200	47.63	47.35	23.81	95.50	103.00	72.39	9.50	510.30/1159770	23.20
