产品描述
产品介绍

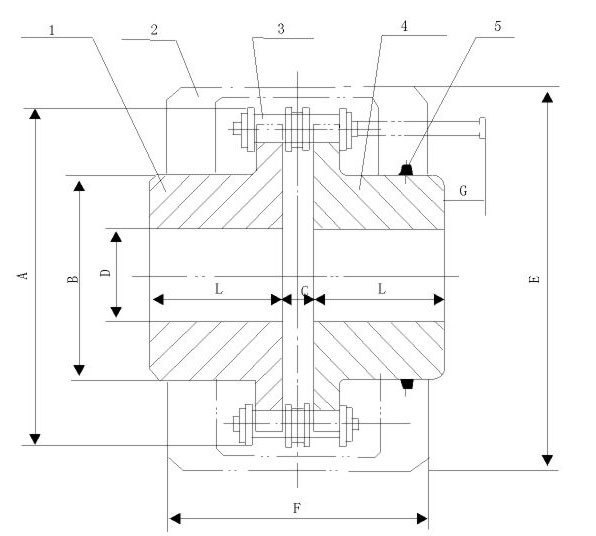

产品尺寸图
参数表
| 型号 | 公称扭矩 Tn (N.m) |
许用转速 （n） r/min |
D(mm） | B min (mm) |
L (mm) |
A (mm) |
C (mm) |
G (mm) |
E max (mm) |
F max (mm) |
|
| max | min | ||||||||||
| 4012 | 80 | 4500 | 22 | 34 | 36 | 61 | 7.1 | 10 | 75 | 75 | |
| 4014 | 112 | 4000 | 28 | 42 | 36 | 69 | 7.1 | 10 | 85 | 75 | |
| 4016 | 160 | 4000 | 32 | 16 | 48 | 40 | 77 | 7.1 | 6 | 95 | 85 |
| 5014 | 224 | 3550 | 35 | 16 | 53 | 45 | 87 | 9.7 | 12 | 106 | 95 |
| 5016 | 280 | 3150 | 40 | 18 | 56 | 45 | 97 | 9.7 | 12 | 112 | 95 |
| 5018 | 380 | 2800 | 45 | 18 | 63 | 45 | 107 | 9.7 | 12 | 125 | 95 |
| 6018 | 630 | 2500 | 56 | 22 | 80 | 56 | 128 | 11.5 | 15 | 150 | 113 |
| 6022 | 900 | 2240 | 71 | 28 | 100 | 56 | 152 | 11.5 | 15 | 180 | 118 |
| 8018 | 1400 | 2000 | 80 | 32 | 112 | 63 | 171 | 15.2 | 30 | 200 | 132 |
| 8022 | 2200 | 1800 | 100 | 40 | 140 | 71 | 203 | 15.2 | 22 | 226 | 150 |
| 10020 | 3550 | 1600 | 110 | 45 | 160 | 80 | 233 | 18.0 | 30 | 280 | 170 |
| 12018 | 5000 | 1400 | 125 | 50 | 170 | 90 | 256 | 22.7 | 50 | 315 | 190 |
| 12022 | 7100 | 1250 | 140 | 56 | 200 | 100 | 304 | 22.7 | 40 | 375 | 212 |
| 16018 | 11200 | 1120 | 160 | 63 | 221 | 112 | 341 | 30.1 | 68 | 425 | 250 |
| 16022 | 18000 | 1000 | 200 | 80 | 280 | 140 | 405 | 22.7 | 40 | 475 | 300 |
| 20020 | 25000 | 900 | 220 | 90 | 350 | 200 | 479 | 33.5 | 550 | 380 | |
| 20022 | 27500 | 600 | 240 | 100 | 375 | 280 | 529 | 33.5 | 600 | 450 | |
| 24022 | 72000 | 400 | 300 | 140 | 445 | 500 | 623 | 40.5 | 720 | 500 | |
| 24026 | 85000 | 300 | 320 | 140 | 480 | 350 | 720 | 40.5 | 800 | 500 | |
| 32022 | 261000 | 50 | 380 | 570 | 450 | 820 | 60.1 | 920 | 720 | ||
