产品描述

产品介绍

输送链与传动链不同，输送链条必须同时具有传动和输送物料的两种功能，它由基本链节与附件链节组成。输送链条运行速度低、使用链条长度长，要承受横向的载荷，通常需要在导轨支撑下运行。因而输送链条具有链条承载能力强、耐磨性能好、运转过程中链条与导轨的摩擦阻力小及用于特殊工况时具有耐冲击、耐冷、耐热、耐腐蚀等特点，此外带有附件是输送链条的重要特征

我国已制定并发布了多项输送链产品的技术标准，为开发各种输送链产品和链式输送机械奠定了良好的标准保障基础。除了大量用于输送用途的短节距滚子链 ( 套筒链 ) 和双节距滚子链可以分别参照GB/T 1243一2006和 CB/T 5269-2008进行设计开发及链条选择外,还有一系列的输送链产品国家或行业标准可应用在各种输送链产品的设计开发中，主要有GB/T 8350-2008《输送链、附件和链轮》、GB/T 10857一2005《S型和C型钢制滚子链条、附件和链轮》、JB/T 7364---2014《倍速输送链和链轮》、JB/T 8920一1999《工程塑料内链节轻型输送链》、JB/T 5398--2005《钢制套筒链、附件及链轮》、JB/T 10703一2007《输送用钢制滚子链、附件及链轮》

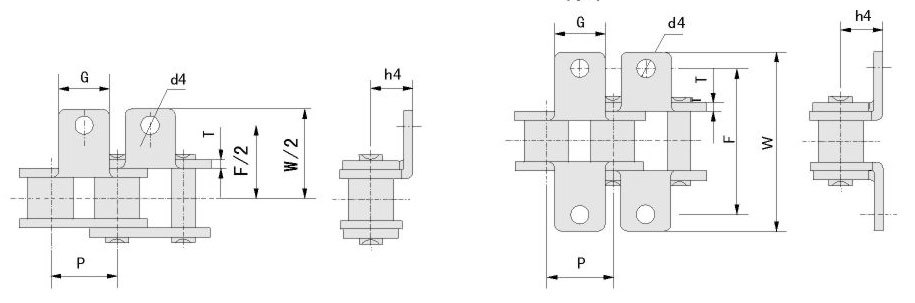

产品尺寸图

参数表

DIN/ISO 链号 DIN/ISO Chain No.	ANSI 链号 ANSI Chain No.	P	G	L	F	W	T	h4	d4


		mm	mm	mm	mm	mm	mm	mm	mm
06C	35	9.525	7.9	9.525	19.00	28.60	1.30	6.35	3.4
08A	40	12.700	9.5	12.700	25.40	35.20	1.50	7.90	3.4
085	41	12.700	9.5	12.700	24.00	33.4	1.30	6.90	3.6
10A	50	15.875	12.7	15.875	31.75	46.2	2.03	10.30	5.5
12A	60	19.050	15.9	19.050	38.10	55.6	2.42	11.90	5.5
16A	80	25.400	19.1	25.400	50.80	64.8	3.25	15.90	6.8
20A	100	31.750	25.4	31.750	63.50	87.3	4.00	19.80	9.2
24A	120	38.100	28.6	38.100	76.20	108.5	4.80	23.00	9.8
28A	140	44.450	34.9	44.450	88.90	123.0	5.60	28.60	11.4
32A	160	50.800	38.1	50.800	101.60	142.8	6.40	31.75	13.1
40A	200	63.500	50.8	63.500	127.00	179.0	8.00	42.88	16.3
